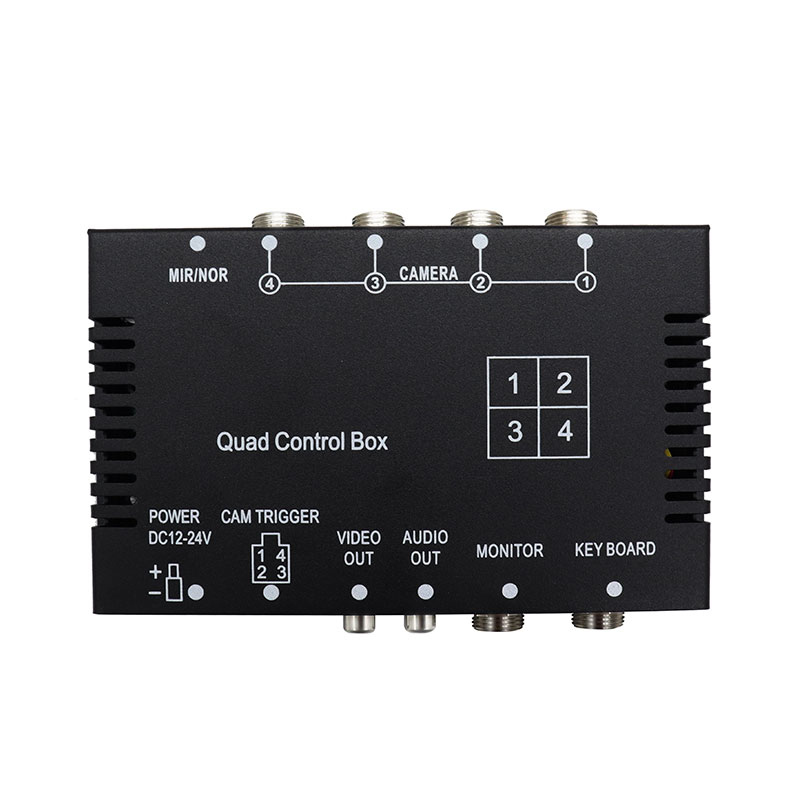

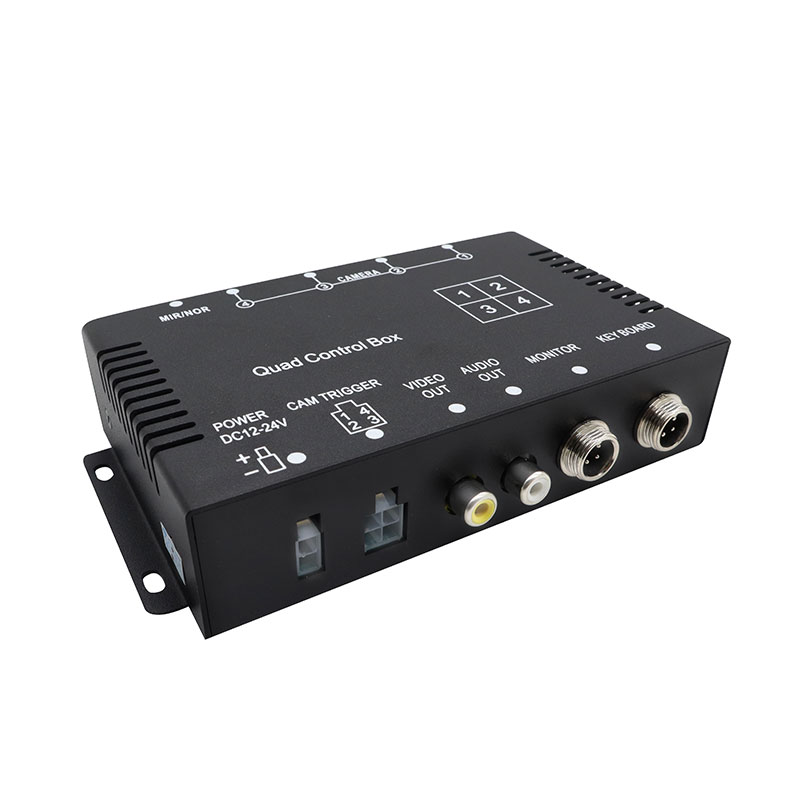

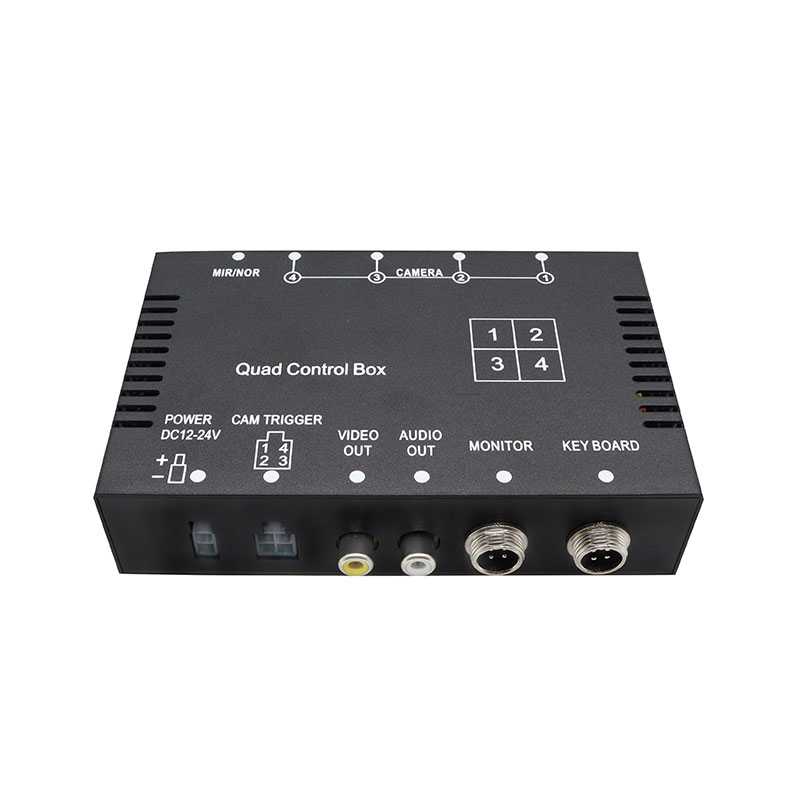

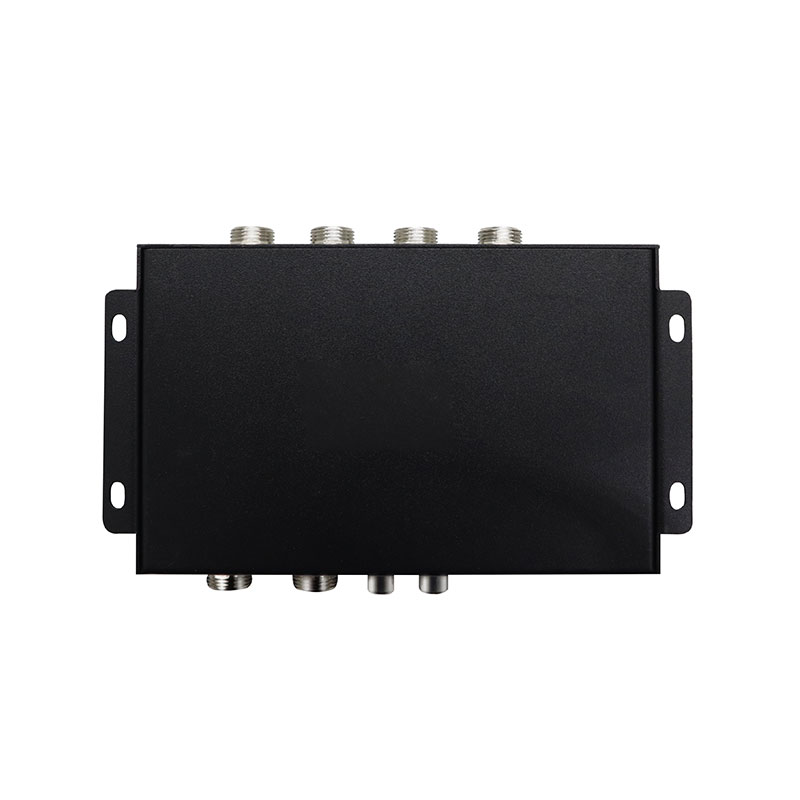

جعبه کنترل ویدیوی خودرو 4CH برای نمایش چند دوربین و تعویض دوربین

به جای اتصال چندین دوربین به طور مستقیم به دستگاه های کنترلی جداگانه، این کنترلر 4 ورودی دوربین را در یک واحد جمع و جور فراهم می کند که امکان انتخاب و نمایش نماهای مختلف دوربین از طریق مانیتور خودرو را فراهم می کند. این سیستم از چهار دوربین خودرو CVBS پشتیبانی می‌کند و می‌تواند به طور خودکار نمایشگر ویدیو را بر اساس حالت عملکرد انتخاب شده تقسیم یا تغییر دهد. هر دوربین را می توان به طور جداگانه فعال کرد، در حالی که سیستم می تواند به طور خودکار دوربین مربوطه را به صورت تمام صفحه نمایش دهد زمانی که سیگنال ماشه فعال می شود.  هر کانال از تنظیمات مستقل آینه / تصویر معمولی پشتیبانی می کند و سیستم را برای موقعیت های مختلف نصب دوربین مناسب می کند. پس از لغو یک سیگنال ماشه، سیستم می تواند بازگشت تصویر را برای تقریباً 2 ثانیه قبل از بازگشت به حالت نمایش قبلی به تاخیر بیندازد. این محصول را برای تعویض دوربین خودرو، سیستم های دوربین دید عقب، مانیتورینگ چند دوربینی و سیستم های ویدئویی خودروهای تجاری مناسب می کند.

ویژگی های محصول

1. ورودی 4CH چند دوربین

این کنترلر از چهار ورودی دوربین CVBS پشتیبانی می کند که به چندین دوربین خودرو اجازه می دهد در یک سیستم نظارت تصویری ادغام شوند.

می توان آن را با:

• دوربین جلو
• دوربین دید عقب
• دوربین سمت چپ
• دوربین سمت راست

این باعث می شود آن را برای سیستم های نظارت بر خودرو با 4 دوربین مناسب باشد.

2. تعویض خودکار دوربین

هنگامی که یک سیگنال ماشه فعال می شود، دوربین مربوطه می تواند به طور خودکار به نمایش تمام صفحه تبدیل شود.

این تابع برای برنامه هایی مانند:

• فعال سازی معکوس دوربین
• نظارت بر چراغ راهنما
• فعال سازی دوربین جانبی
• نظارت بر درب یا وسیله نقلیه ویژه

3. کنترل ماشه فردی

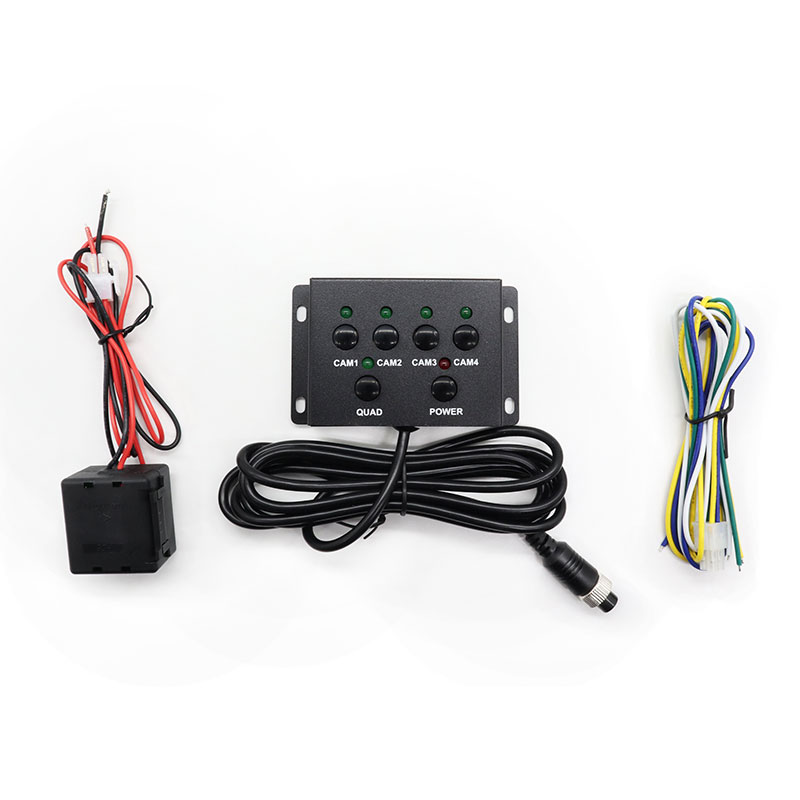

هر دوربین را می توان به طور جداگانه فعال کرد. کاربر می تواند هر یک از چهار کانال دوربین را از طریق سیم ماشه یا عملکرد دستی انتخاب کند و کنترل انعطاف پذیری را برای پیکربندی های مختلف خودرو فراهم کند.

4. اولویت دوربین قابل تنظیم

این سیستم از تنظیمات اولویت نمایش برای موارد زیر پشتیبانی می کند: CAM1 / CAM2 / CAM3 / CAM4. این به نصب کننده اجازه می دهد تا تعیین کند که هنگام دریافت چندین سیگنال ماشه، کدام دوربین باید اولویت داشته باشد.

5. چندین گزینه اتصال ویدئو

خروجی ویدیو از طریق: رابط حمل و نقل هوایی RCA / 4P. این انعطاف پذیری را برای ادغام با سیستم های سیم کشی مختلف مانیتور خودرو و دوربین فراهم می کند.

پارامترهای محصول

نوع محصول: جعبه کنترل ویدئو خودرو D1 4CH

ورودی دوربین: 4CH CVBS

انتخاب دوربین: ماشه فردی / انتخاب دستی

نمایش: سوئیچینگ خودکار تمام صفحه

اولویت نمایش: CAM1 / CAM2 / CAM3 / CAM4

تنظیمات تصویر: معمولی / آینه

عملکرد ماشه: ماشه دوربین فردی

تاخیر در بازگشت ماشه: تقریبا 2 ثانیه

فرمت ویدئو: PAL / NTSC

صوتی: پشتیبانی از خروجی صدا

توان خروجی: 12 ولت برای دوربین ها و ال سی دی

ولتاژ کاری: 9V-32V

حفاظت: حفاظت ولتاژ بالا / ولتاژ پایین / اضافه بار

رابط خروجی ویدیو: RCA / 4P Aviation

ابعاد: 155 × 87 × 32 میلی متر

سناریوهای کاربردی

1. سیستم دوربین کامیون

این کنترلر می تواند چندین دوربین از جمله دوربین های جلو، عقب و جانبی را به یک سیستم دوربین کامیون متصل کند.

2. نظارت بر خودروهای تجاری

مناسب برای سیستم های نظارت تصویری خودروهای تجاری که در آن چندین دوربین باید به یک نمایشگر خودرو متصل شوند.

برنامه های کاربردی می تواند شامل موارد زیر باشد:

• کامیون های تحویل
• وسایل نقلیه لجستیکی
• خودروهای خدماتی
• وسایل نقلیه کاربردی
• وانت های تجاری
• سیستم دوربین اتوبوس

کنترلر ویدیویی 4CH را می توان در سیستم های دوربین اتوبوس برای نظارت بر جلو، عقب و جانبی ادغام کرد.

3. وسیله نقلیه ساختمانی

مناسب برای وسایل نقلیه ساختمانی و خاص که نیاز به دوربین های متعدد در اطراف خودرو دارند.

مثالها عبارتند از:

• کامیون کمپرسی
• کامیون های میکسر بتن
• بیل مکانیکی
• لودر چرخ
• وسایل نقلیه ویژه
• سیستم دوربین دید عقب

این کنترلر می تواند به عنوان یک کنترلر دوربین پشتیبان برای نمایش خودکار دوربین عقب هنگام فعال شدن ماشه معکوس استفاده شود.

4. سیستم مانیتورینگ چند دوربینی

برای وسایل نقلیه ای که به چندین زاویه دید نیاز دارند، کنترلر ویدیوی چند دوربینی، تغییر متمرکز دوربین و مدیریت نمایشگر را ارائه می دهد.

پیکربندی معمولی دوربین خودرو

سیستم خودروی 4 دوربین معمولی:

• CAM1 → دوربین نمای جلو
• CAM2 → نمای عقب / دوربین پشتیبان
• CAM3 → دوربین نمای سمت چپ
• CAM4 → دوربین نمای سمت راست

کنترل:

سیم ماشه / انتخاب دستی

نمایش: تعویض خودکار تمام صفحه

تصویر: عادی / آینه قابل انتخاب

ویدئو: CVBS

قدرت: 9-32 ولت

سوالات متداول

Q1: این جعبه کنترل ویدئو چند دوربین را می تواند پشتیبانی کند؟

این کنترلر از 4 ورودی دوربین CVBS پشتیبانی می کند.

Q2: آیا می توان هر دوربین را جداگانه فعال کرد؟

بله. هر دوربین را می توان به صورت جداگانه از طریق سیم ماشه راه اندازی کرد.

Q3: آیا دوربین می تواند به طور خودکار در تمام صفحه نمایش داده شود؟

بله. هنگامی که سیگنال ماشه مربوطه فعال می شود، دوربین انتخابی می تواند به طور خودکار به نمایش تمام صفحه تبدیل شود.

Q4: آیا می توانم دوربین را به صورت دستی انتخاب کنم؟

بله. هر یک از چهار کانال دوربین را می توان از طریق عملکرد کنترل انتخاب کرد.

Q5: آیا هر دوربین می تواند از تنظیمات آینه متفاوت استفاده کند؟

بله. هر کانال از تنظیمات تصویر معمولی یا آینه ای مستقل پشتیبانی می کند.

Q6: چه خودروهایی می توانند از این کنترلر استفاده کنند؟

می توان از آن برای کامیون ها، اتوبوس ها، وسایل نقلیه تجاری، وسایل نقلیه ساختمانی، وسایل نقلیه ویژه و سیستم های دوربین ناوگان استفاده کرد.

Q7: آیا از وسایل نقلیه 24 ولت پشتیبانی می کند؟

بله. ولتاژ کاری 9 تا 32 ولت است که آن را برای کاربردهای خودروهای 12 ولت و 24 ولت مناسب می کند.

Q8: آیا کنترلر از PAL و NTSC پشتیبانی می کند؟

بله. هر دو فرمت های ویدئویی PAL و NTSC پشتیبانی می شوند.

Q9: آیا صدا را پشتیبانی می کند؟

بله. کنترلر از خروجی صدا پشتیبانی می کند.

Q10: پس از لغو ماشه چه اتفاقی می افتد؟

پس از لغو ماشه، تصویر می‌تواند تقریباً 2 ثانیه قبل از بازگشت به حالت نمایش قبلی باقی بماند.
